产品简介

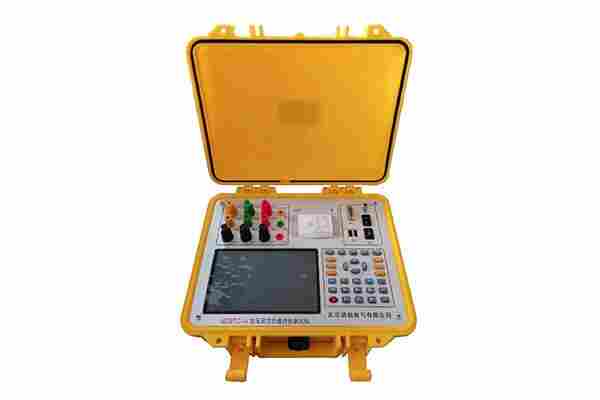

    变压器空负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

     该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的*产品。

产品特征

1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

2、可自动进行波形畸变校正，温度校正（提供近似温度校正和附加损耗单独校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

3、可测量三相电压、三相电流、平均电压、平均电流、两相有功功率（因采用两功率表法，在此只显示A、C两相的功率）、功率。

4、可测量各相电压和电流的2－42次谐波的含量以及各个信号的畸变率（谐波失真度）。

5、可显示各相电压和电流的谐波含量频谱图，直观的看出各次谐波含量的情况。

6、电压回路宽量限：电压*可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

7、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。

8、用户可随时将测试的数据通过微型打印机将结果打印出来。

9、所有的测试结果可以记录的形式保存起来，以备查阅。

10、内置真时钟，可实时显示当前的日期和时间，在存储记录时可同时将试验时间存储下来。

1、输入特性

电压测量范围：0~750V 宽量限。

电流测量范围：0~5~100A可切换量程。

2、准确度

电压：±0.1％

电流：±0.1％量程

功率：±0.1%（CosΦ>0.1），±0.2%（0.05<CosΦ<0.1）

3、工作温度

      工作温度：－10℃~ +40℃

4、工作电源

      工作电源：交流160V~265V

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

      ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

6、体积：32cm×24cm×13cm

7、重量：3Kg
