产品简介

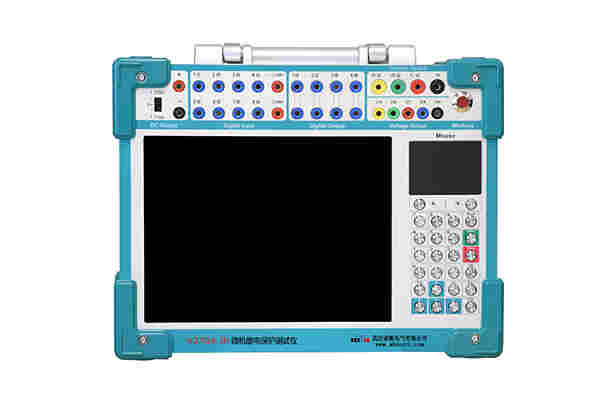

ND702A-3H微机继电保护测试仪满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便。

产品特征

1．满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便。

2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5．设备面板配有薄型多功能快捷按键和光电鼠标，可以像操作普通PC机一样通过键盘或鼠标完成各种操作。

6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学操作方法。

10.配有独立直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

11.具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

技术参数

1. 交流电流源（3*30A）

单相电流输出（有效值）	0--30A/相，精度：0.2% ±5mA
三相并联输出(有效值)	0--90A/三相同相位并联输出
相电流长时间允许工作值(有效值)	9.9A
每相*输出功率	300VA
三相并联电流*输出功率	800VA
三并电流*输出允许工作时间	5s
频率范围	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度0.1°

2．直流电流源

直流电流输出

0--±10A/相，精度：0.5% ±5mA

3．交流电压源

单相电压输出（有效值）	0--120V/相，精度：0.2% ±5mV
线电压输出（有效值）	0--240V
相电压/线电压输出功率	75VA/100VA
频率范围	0--1000Hz，精度：0.01Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°

4．直流电压源

单相电压输出幅值	0--±160V，精度：0.5% ±5mV
线电压输出幅值	0--±320V
相电压/线电压输出功率	90VA/180VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A

6．其他

时间范围	1ms--9999s，测量精度：1ms
单机体积重量	体积 335 x 168 x 270mm3，约12.5Kg
电源	AC220V±20%，50/60Hz，10A

7．交流电流工作时间

工作电流＜10A	工作时间≤60分钟
20A＞工作电流≥10A	工作时间≤70S
30A＞工作电流≥20A	工作时间≤15S
工作电流：30A	工作时间≤5S
